視頻監控系統是安防系統的基礎,也是安防體系的核心組成部分。主要用于人員、車輛、物資的實時監、事件追蹤,為保障設備安全和掌握人員動態提供技術支持,并在智慧安防綜合管控平臺下實現與報警、門禁、對講等多個安防子系統實現與報警、門禁、對講等多個安防子系統實現協同運作。
(一)系統組成
1.視頻監控系統主要有前端采集設備、網絡傳輸設備、計算存儲設備,以及配套的顯示設備等實現園區全天候、全覆蓋監控
2.前端采集設備:包括網絡高清半球、槍機、球機、全景監控等各類型監控攝像機,以及的拾音設備等,完成前端圖像、聲音信息的采集。
3.網絡傳輸設備:包括網絡交換機、光纖收發器、光纖等設備,負責信號安全、無延時的高速傳輸。
4.計算存儲設備:包括磁盤陣列、視頻管理服務器、流媒體服務器 等,給系統提供存儲、計算管理能力。
(二)拓?fù)浣Y(jié)構
系統拓?fù)浣Y(jié)構按照二級架構進行設計,前端高清網絡攝像機 接入各建筑物設備間,在值班室的監視器和客戶端實時顯示,再通過傳輸網絡接入到監控指揮中心 機房”的存儲設備中保存,并在監控指揮中心的電視墻和客戶端上顯示。高清視頻監控系統將依托于高質量的視頻專網,使高清視頻圖像在專網上實現圖像資源的共享和調用。

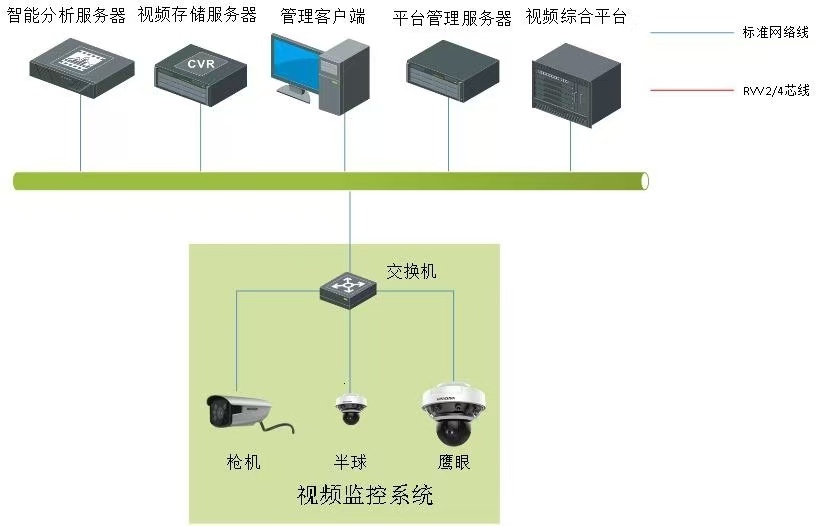

視頻監控系統拓?fù)浣Y(jié)構如下圖所示:
(三)系統功能
圖像實時預覽
通過C/S客戶端和WEB瀏覽器,可以單畫面或多畫面顯示實時視頻圖像;支持不同畫面的顯示方式:1、4、6、9、16畫面等方式。為限制某些用于的預覽時長而節省資源,或防止用戶因為忘記關閉而長期打開預覽畫面,造成資源的浪費,系統支持限時預覽,如限制某用戶只允許預覽5分鐘;同時系統支持即時預覽存儲功能。
2.多通道輪巡預覽
在一些接入了多個通道的場景中,用戶需要在大屏上重點關注某幾路的實時監控視頻,甚至需要在不同時段關注不同通道的監控視頻,滿足用戶對多通道的輪巡預覽需要。系統提供自動輪巡功能,可以用事先設定的觸發序列和時間間隔對監控圖像進行輪流顯示等,并且提供豐富的輪巡方式,包括組內輪詢、分組輪詢組合輪詢、分時輪詢四種輪詢方式,也可將單窗口綁定一個輪巡組。
3.錄像下載與回放
為滿足用戶跨時間段進行錄像查看和分析的需要,支持跨零點的錄像回放和下載功能。支持錄像的批量下載;支持多種備份方式,選擇本地備份則保存在本地文件,選擇刻盤備份則保存在刻錄的光盤里,選擇ftp上傳備份則會上傳到指定ftp服務器的指定目錄里:備份速度與同時開啟備份通道數可以根據用戶不同的需求自主配置;支持動態加載刻錄機。支持單畫面、4畫面、單進、單退、快進(1/2/4/8倍數)、剪輯、抓幀、下載等;在回放的過程中可以圖像的電子放大功能,支持常規回放、分段回放、事件回放、即時回放等多種回放方式支持錄像回放電子放大,可以對指定區域的圖像畫面進行放大,放大到整個窗口,支持單通道剪輯和多通道一鍵剪輯,并將剪輯文件保存在本地。為滿足用戶在觀看錄像時鎖定和解鎖的需求系統支持錄像鎖定和解鎖功能。
4.抓圖計劃
在圖片監控場景中,當監控畫面沒有變化,如夜間、野外等場景,用戶可通過制定抓圖計劃進行定時抓圖,以為滿足用戶靜止場景的監控需要,為用戶節省大量存儲資源和系統資源。
5.報警接收
接收到報警后可以自動聯動預先定義的關聯監控點視頻在客戶端與大屏上顯示;可同時收到多個報警信息時,能夠按照警情級別優先顯示同級別報警排隊顯示,值班人員可以輸入處警信息、警情確認人信息并保存;所有報警信息自動保存到數據庫,可以統計、查詢和打印可以通過報警事件來檢索錄像資料。
6.視頻巡更
實現遠程視頻監控 輪巡巡更。
