SCADA(Supervisory Control And Data Acquisition)系統,即數據采集與監視控制系統。SCADA系統是以計算機為基礎的DCS與電力自動化監控系統;它應用領域很廣,可以應用于電力、冶金、石油、化工、燃?xì)狻㈣F路等領域的數據采集與監視控制以及過程控制等諸多領域。在電力系統中,SCADA系統應用最為廣泛技術發展也最為成熟。它在遠動系統中占重要地位,可以對現場的運行設備進行監視和控制,以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能,即我們所知的"四遙"功能。
RTU(遠程終端單元 ),F(xiàn)TU(饋線終端單元)是它的重要組成部分。在現今的變電站綜合自動化 建設中起了相當重要的作用。它是架構在PC 之上的生產自動化控制系統。當然不同領域的應用,所需功能也不盡相同,但是它們都具有以下基本特色:圖形操作介面;系統狀態動態模擬;即時和歷史資料趨勢曲線顯示;警報處理系統;資料獲取取與記錄;報表輸出。遠程終端控制系統RTU)可連接到其他設備。RTU可將設備上的電氣信號轉換為數字的值,例如一個開關或閥開/關的狀態,或是儀器量測到的壓力、流量、電壓或電流。也可以借由信號轉換及傳送信號來控制設備,例如特定開關或閥的打開/關閉,或是設置一個泵浦的速度。
沁浩為客戶提供的閥室改造解決方案應用到了SCADA系統,幫助建設較早的管線實現自主可控,滿足運營需求。通過對放空閥門的改造,實現手持遙控操作,保護人員安全。沁浩的閥室改造解決方案,包括SCADA系統改造、控制系統柜撬裝機柜間改造、放空操作控制系統改造。適用于長輸管線監視/監控閥室。我公司對用戶閥室進行調研,根據現場情況用戶需求、當前業內自動化水平,為用戶量身定制整體解決方案,兼顧儀表自控及其他專業滿足用戶生產運行管理需求,實現對管道運行狀態的實時監控、對現場的實時保護、對數據的實時分析,進而發現趨勢性問題,及時調整管理,最終不斷提高生產、管理、決策的效率和水平,為用戶安全、高效生產保駕護航。
SCADA系統的主要組成部分包括:
監視和控制主站:主站是SCADA系統的中心,用于顯示和監視設備運行狀態,接收數據和報警信息,并進行相關的控制操作。
遠程終端單元(RTU)/PLC:RTU是連接實際設備的硬件設備,負責采集傳感器數據并將其發送給主站。PLC(可編程邏輯控制器)也常被用作連接設備的控制器。
人機界面(HMI):HMI是通過圖形界面顯示設備狀態、趨勢圖和實時報警的接口。它允許操作員與系統交互,進行監視和控制操作。
通信網絡:通信網絡用于連接各個組件之間的數據傳輸,包括局域網、無線網絡、以太網 等。
SCADA系統在工業控制*領域有廣泛的應用主要體現在以下方面:
監測和控制:SCADA系統可以實時監測和控制各種工業過程,包括電力系統、水處理廠石油和天然氣管道、交通信號控制等。它可以收集數據,分析趨勢,并根據設定的規則進行自動控制。
數據采集和分析:SCADA系統可以收集各種傳感器的數據,并進行數據記錄和分析。這些數據可以用于優化生產過程、預測設備故障改善能源效率等。
報警和事件管理:SCADA系統可以根據設定的條件生成警報,并提供及時的響應。它可以監測異常情況,比如溫度超標、壓力異常等并及時通知操作員以采取適當?shù)拇胧?/p>
.遠程監控:SCADA系統可以通過互聯網或其他遠程連接方式,實現對工業過程的遠程監控,這使得操作員可以隨時隨地監視和控制過程提高工作效率并減少人為錯誤。

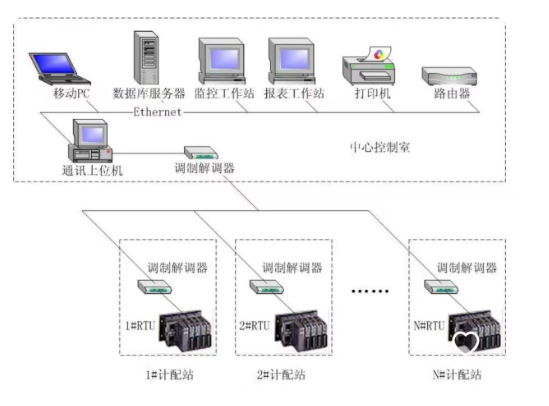

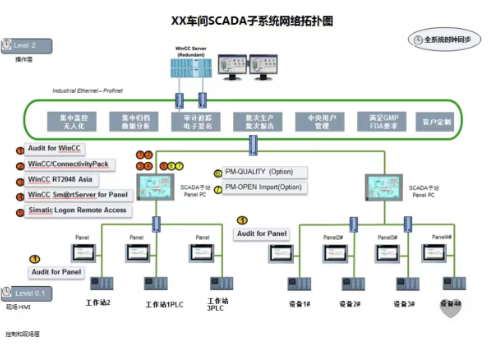

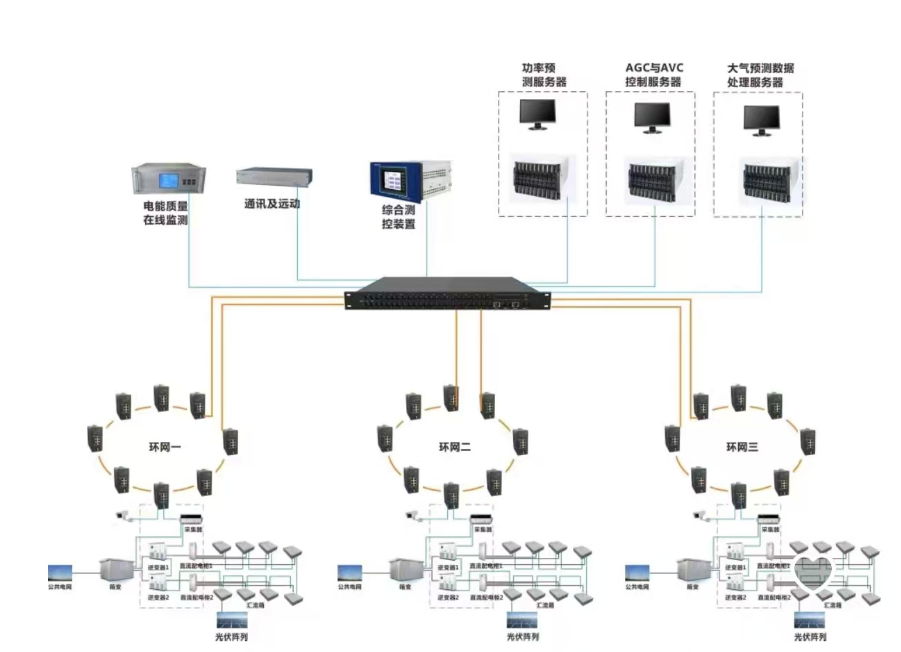

SCADA方案圖表:

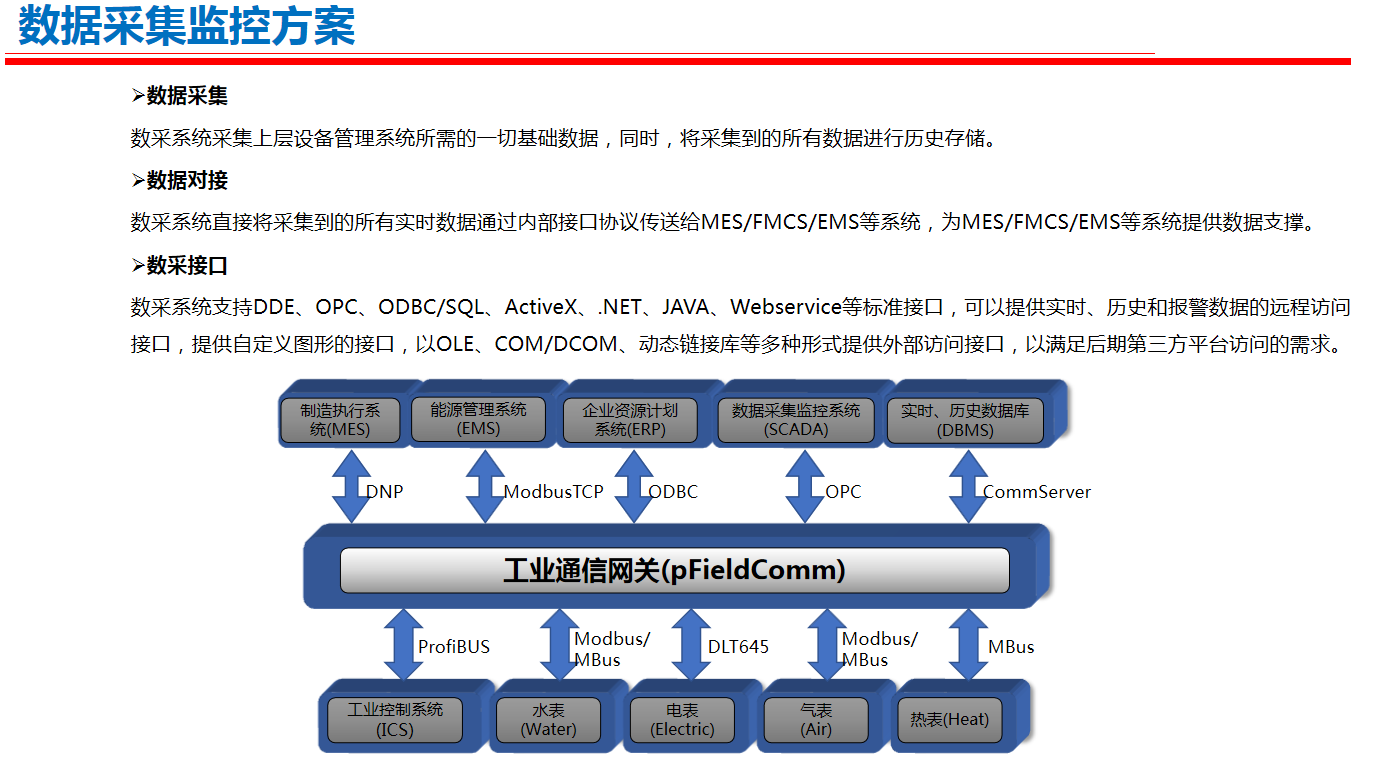

數據采集監控方案

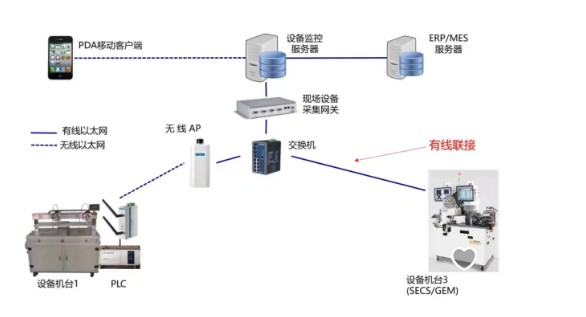

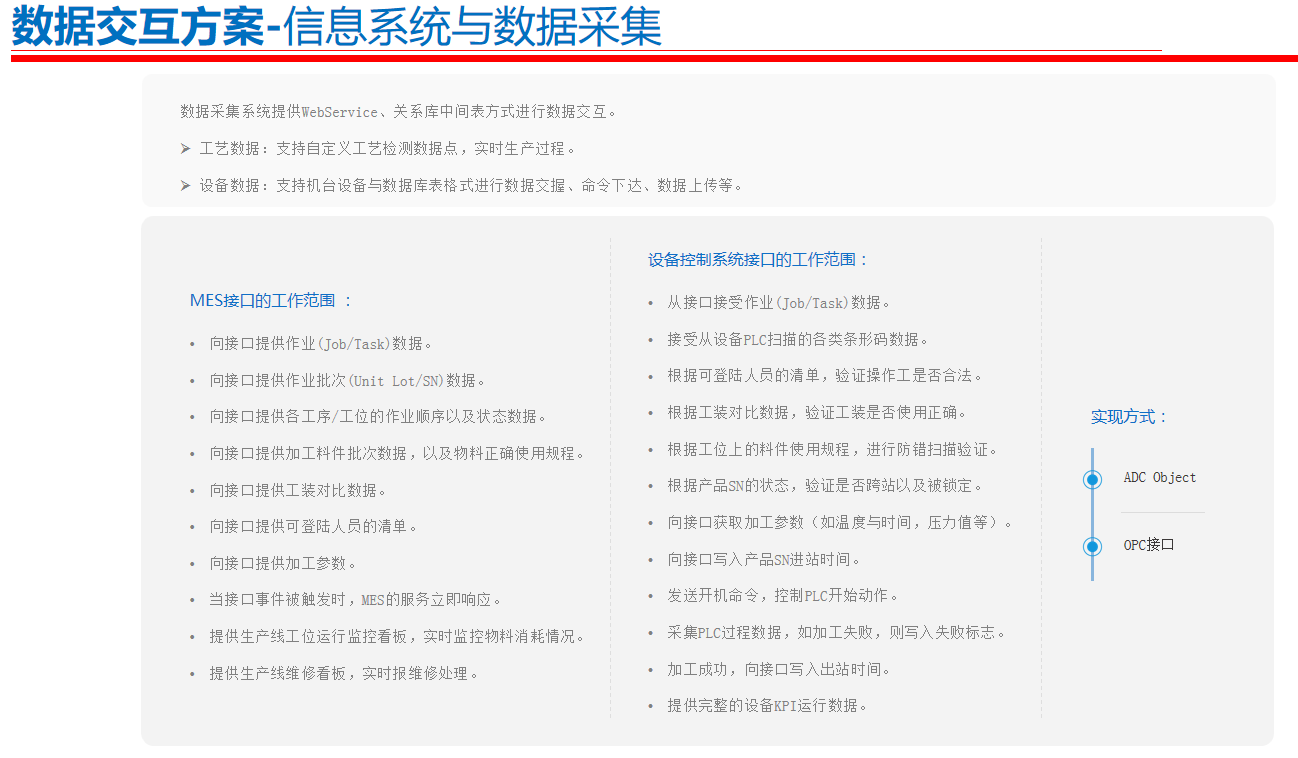

2.數據交互方案--信息系統與數據采集

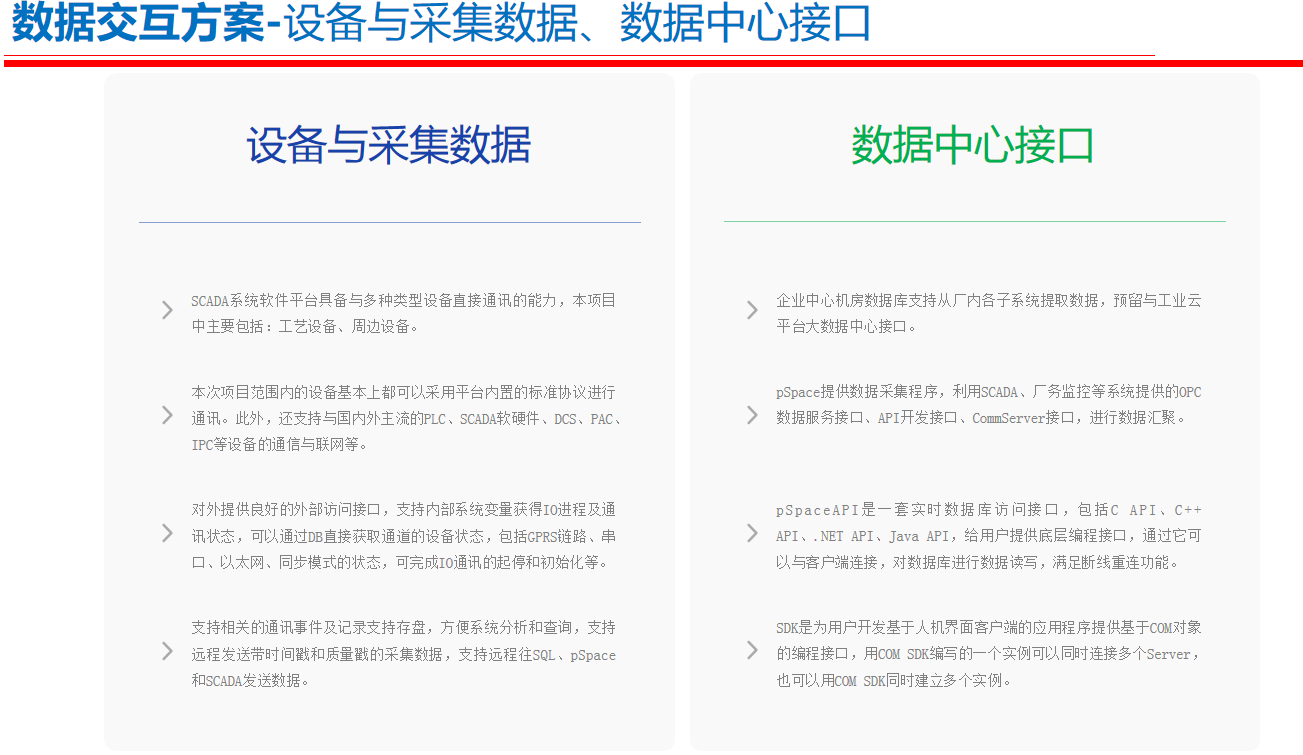

3.數據交互方案--設備與采集數據、數據中心接口

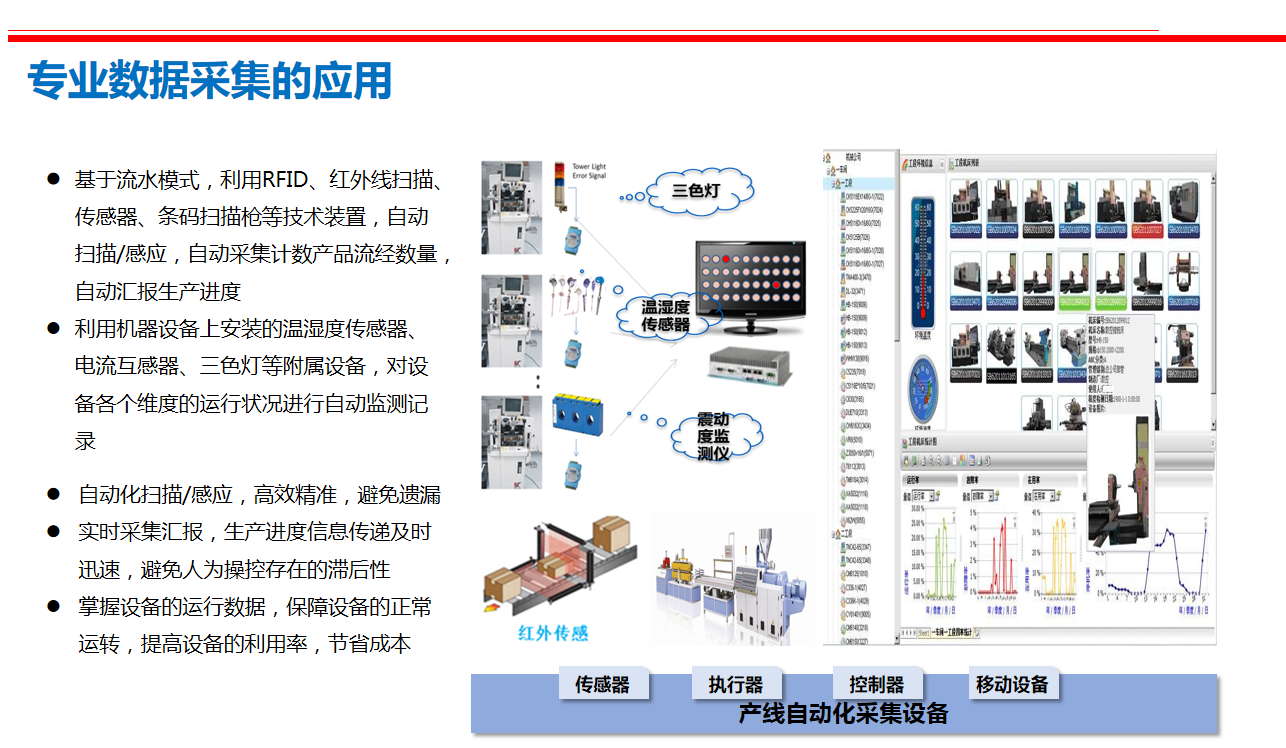

4.專業數據采集的應用

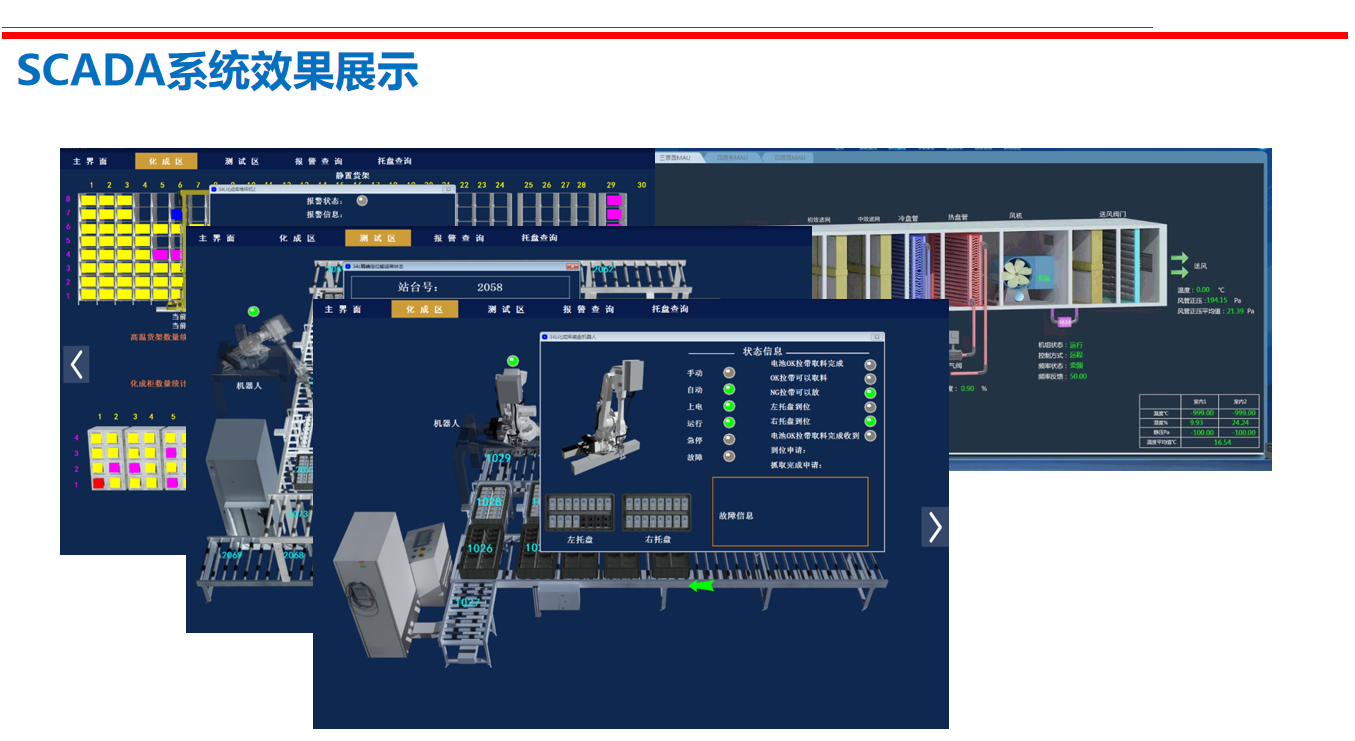

5.SCADA系統效果展示
