某光伏電池片制造企業MES項目

光伏組件生產工藝流程主要分為：

電池片分選--激光劃片--單焊--串焊--疊層--外觀、EL中檢--層壓--修邊--外觀檢測--裝框--裝接線盒--固化--清汐︾IV測試--絕緣耐壓測試 --最終EL測試--包裝。

組件設備與組件制備的各個工藝流程相對應，主要設備包括激光劃片機、串焊機、自動疊層設備、層壓機以及自動流水線。具體環節看，焊接環節需要的設備有激光劃片機、匯流條焊接機、電池片串焊機;層疊環節需要的設備為擺模板機;層壓環節需要層壓機;EL測試環節需要 EL測試儀;裝框環節需要的設備為自動擺框裝框機;裝接線盒環節需要接線盒焊接機;清洗環節需要的設備為組件翻轉單元;I 測試環節用到的設備為I 曲線測試儀:成品檢驗環節需要的設備為翻轉檢查單元;包裝環節需要包裝產線。除上述單一設備外，設備廠商還可提供組件自動化裝備產線，涵蓋各個環節，實現交鑰匙工程。

1.電池片分選 Cell sorting:

制作電池片的調價是隨機的，因此有必要在生產組件之前將性能一致或相近的電池片挑選出來組合在一起;工人會測試電池片的輸出參數(電流、電壓)對其進行分類;

2.激光劃片Laser scribing:

這一步是需要劃片的電池片才需要的，整片的電池板不用?！鞍肭屑夹g(shù)(Half-cutTechnology)”出現后并且展示出其自身的優勢，各大廠商紛紛采用該技術來進行光伏組件的制作，用紫外激光器將整片電池片切成兩半。我們中步擎天采用的是高速無損切割技術，可以減少對電池片表面涂層的損壞。

3.電池片串焊series welding:

用高速串焊機對電池片進行串焊。

4.疊層 Lay up:

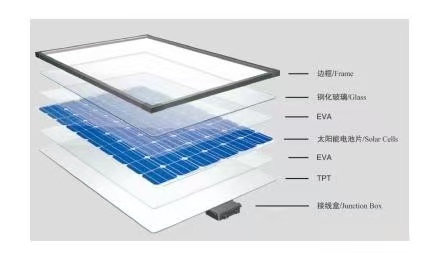

將組件串按順序排好，然后再將其他輔材，即玻璃、切割好的EVA還有背板按照一定的層次敷設好，準備接下來的層壓。(敷設層次:由下向上:玻璃、EVA、電池、EVA、背板)。敷設時保證電池串與玻璃等材料的相對位置，調整好電池間的距離，為層壓打好基礎。

5.外觀、EL檢測 EL and apperanceinspection:

EL=Electroluminescent，也就是電致發光用于檢測電池片(硅片)與組件的內部缺陷。魯層后、層壓前的EL檢測就是檢測所有半成品電池板。如果發現任何問題，我們可以在層壓前簡單地更換壞的太陽能電池。此外，外觀檢測也很重要，它決定了我們的客戶在拿到面板后的第一眼的印象。

6.層壓 Lamination:

將敷設好的組件串、玻璃、EVA、背板放入層壓機內，通過抽真空將組件內的空氣抽出，然后加熱使EVA熔化，將電池、玻璃和背板粘接在一起;最后冷卻取出組件。這是組件生產的關鍵一步，層壓溫度和時間根據EVA的性質決定。

7.修邊 Deburring:

層壓過程中，EVA受熱后會具有流動性，受到壓力向外延伸形成毛邊，等到從層壓機中出來后需要進行修邊。

8.外觀檢測 Appearance inspection:

工人會仔細檢查每一串太陽能電池的細節，以確保層壓后的外觀完美。

9.裝框 Framing:

通常使用的是鋁合金邊框。裝框主要是為了增加組件的強度。此外，裝框還可以密封電氣，延長組件的壽命。邊框和玻璃之間的間隙就用硅樹脂來填充。

10.裝接線盒 Mounting junction box:

在組件背面引線處粘接一個盒子，便于電池與其他設備或電池間的連接。并在接線盒中灌膠確保接線盒防水防塵。

11.固化 Solidification:

專門會有一個固化房來進行固化這個步驟。在這個房間里呆個4個小時后，我們的太陽能電池板專用硅膠基本已經凝固了。

12.清洗 Clean:

工人會清潔電池板的表面EVA殘留等并去掉鋁邊框上的保護膜。

13.IV測試 IV test :

測試的目的是校準電池的輸出功率，測試其輸出特性，判斷該組件的質量等級。

14.耐壓絕緣測試 Voltage-resistance andInsulation test:

這個測試是指在組件框架和電極引線之間施加一定的電壓，目的是測試耐壓和絕緣強度。

15.最終EL測試 Final EL Test:

這個跟之前的EL測試是一樣的。

16.貼銘牌 Affix the nameplate/label:

銘牌上標的就是產品參數之類的，現在我們推出光伏組件邊框打標機，無損耗，防偽追溯更能為企業降本增效。

17.包裝 Packing:

基本上組件厚度為35mm，30片裝一個托盤裝集裝箱的時候通常是上下兩個高低托放進。

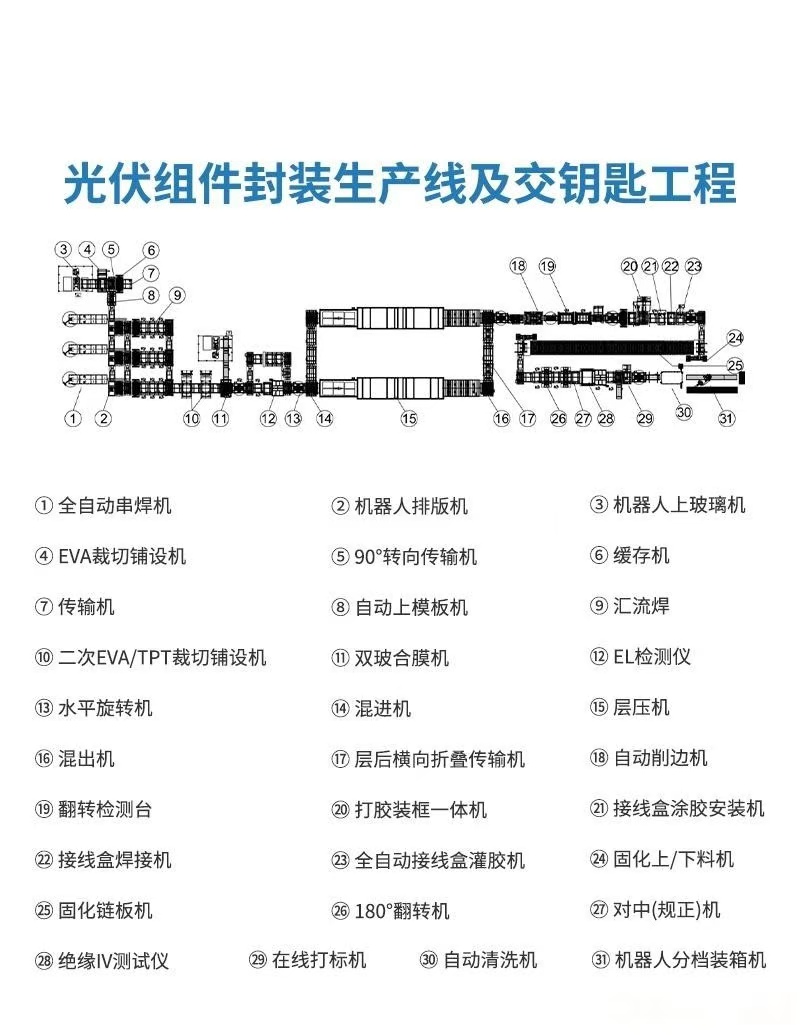

沁浩信息科技有限公司提供10-500MW光伏組件自動化生產線解決方案，提供項目策劃、整線設備、工藝技術等支持?？筛鶕?jù)客戶的不同需求進行廠房布局、設備配置和生產線規劃等，為客戶量身定制各種自動化及半自動化程度的生產線。

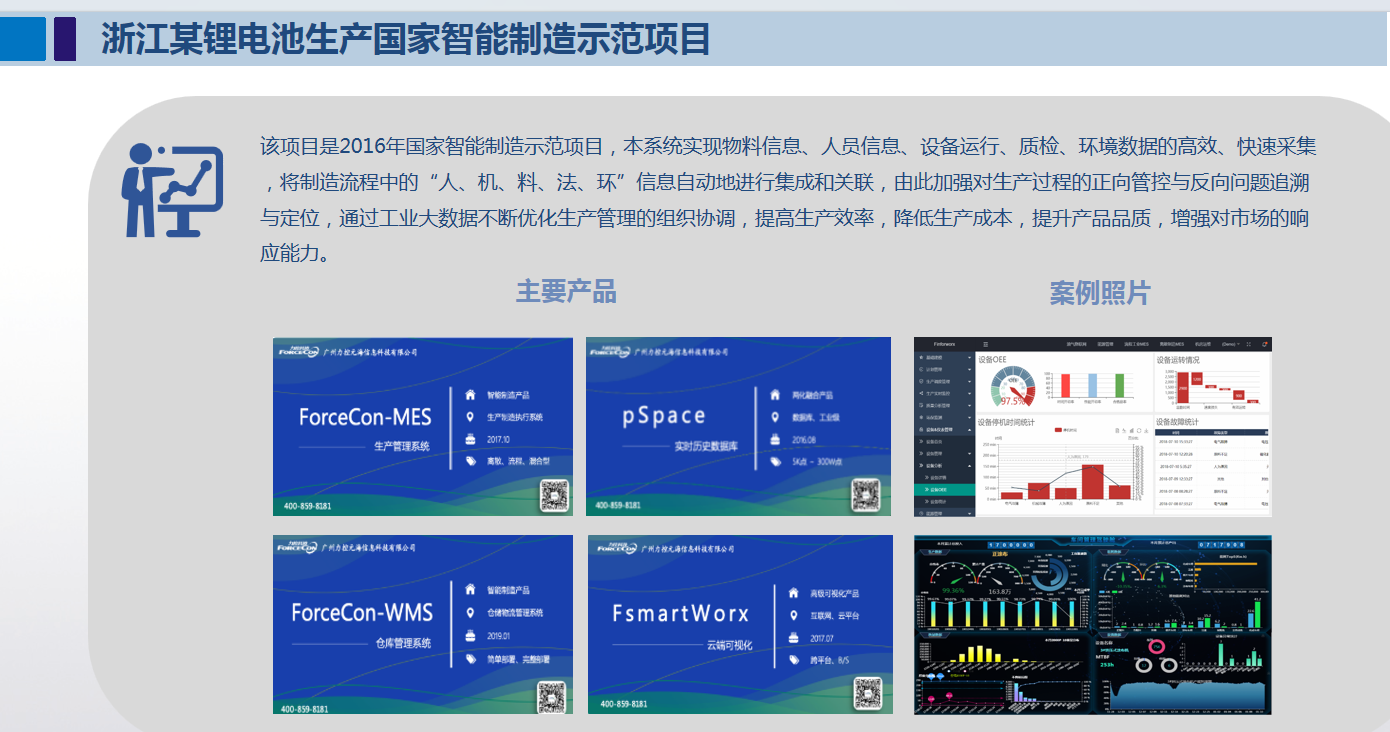

沁浩科技智能制造典型案例（不完全列舉）
